Solar tracker z obrotnicą ślimakową to rozwiązanie, które pozwala automatycznie i precyzyjnie ustawić panele fotowoltaiczne pod optymalnym kątem względem słońca. Dzięki temu instalacja PV osiąga wyższą wydajność, co przekłada się na lepsze wykorzystanie energii słonecznej. W artykule przedstawimy techniczne aspekty budowy obrotnic, metody ich montażu, sterowanie, a także praktyczne wskazówki dotyczące konserwacji i doboru optymalnego rozwiązania.
Co to jest solar tracker obrotnica?
Solar tracker obrotnica to mechanizm obrotowy, najczęściej ślimakowy, który pozwala na precyzyjną zmianę orientacji paneli fotowoltaicznych, śledząc ruch słońca.
Jakie są zalety obrotnic ślimakowych w solar trackerach?
Zapewniają wysoką precyzję pozycjonowania, stabilność ruchu, odporność na warunki atmosferyczne oraz niskie zużycie energii napędu.
Jakie typy obrotnic stosuje się w solar trackerach?
Najczęściej spotykane to obrotnice ślimakowe, ale także przekładnie planetarne i łańcuchowe, różniące się konstrukcją i parametrami.
Jak przebiega montaż i kalibracja obrotnicy w solar trackerze?
Montaż wymaga stabilnego osadzenia, właściwego dopasowania mechanizmu oraz kalibracji pozycji paneli względem słońca z wykorzystaniem czujników i sterowników.
Jaką rolę pełnią sterowniki i czujniki w zarządzaniu obrotnicą solar trackera?
Sterowniki odbierają sygnały z czujników położenia słońca i pozycjonują obrotnicę, zapewniając optymalny kąt padania promieni.
Jak konserwować obrotnicę ślimakową, aby zwiększyć jej trwałość?
Należy regularnie smarować łożyska i ślimak, kontrolować luz osiowy oraz usuwać zanieczyszczenia i korozję.
Jakie nowoczesne technologie wpływają na rozwój solar trackerów z obrotnicami?
Integracja z systemami monitoringu, automatyzacja sterowania z wykorzystaniem AI oraz zaawansowane czujniki położenia i nasłonecznienia.
| Aspekt | Opis |
|---|---|
| Typ obrotnicy | Ślimakowa, planetarna, łańcuchowa |
| Dokładność pozycjonowania | Do 0,1° w obrotnicach ślimakowych |
| Zastosowanie | Solar tracker jedno- lub dwusilnikowy |
| Sterowanie | Programowalne sterowniki, czujniki położenia słońca |
| Konserwacja | Smarowanie, kontrola luzów, czyszczenie |
| Korzyści | Większa wydajność paneli, oszczędność energii |
Czym jest solar tracker i rola obrotnicy w systemie

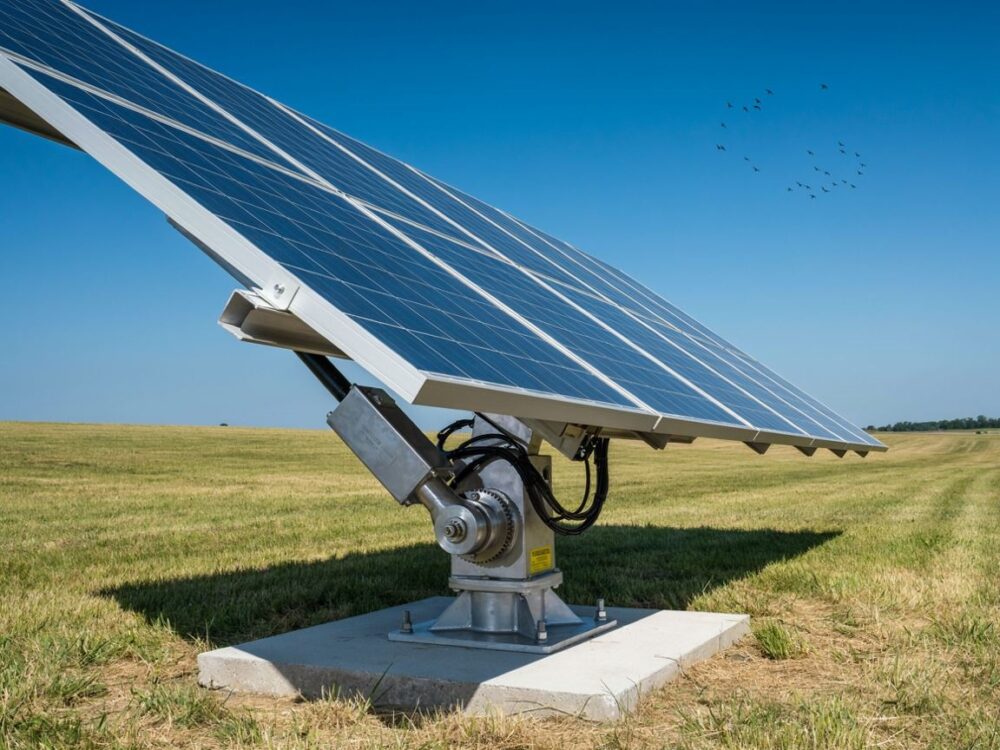

Solar tracker to urządzenie mechaniczne i elektroniczne służące do automatycznego ustawiania paneli fotowoltaicznych względem ruchu słońca na niebie. Celem jest maksymalizacja ilości energii słonecznej padającej na powierzchnię paneli przez cały dzień. W tym układzie obrotnica stanowi jeden z najważniejszych elementów mechanicznych.
Obrotnica w solar trackerze to mechanizm napędowy, który umożliwia obrót panelu wokół osi, zwykle pionowej (solar tracker jednoosiowy) lub dwóch osi (dwusilnikowy system dwusieciowy). Najczęściej wykorzystywaną konstrukcją jest obrotnica ślimakowa, która zapewnia precyzyjny ruch i duże przełożenie momentu obrotowego, co przekłada się na stabilność i dokładność pozycjonowania.
Z mojego doświadczenia wynika, że wybór odpowiedniej obrotnicy ma kluczowe znaczenie nie tylko dla efektywności energetycznej instalacji, ale również dla trwałości całego systemu trackerowego. Obrotnica musi być dostosowana do warunków lokalnych, takich jak siła wiatru, masa paneli, a także warunki klimatyczne.
Budowa i zasada działania obrotnicy ślimakowej w solar trackerze

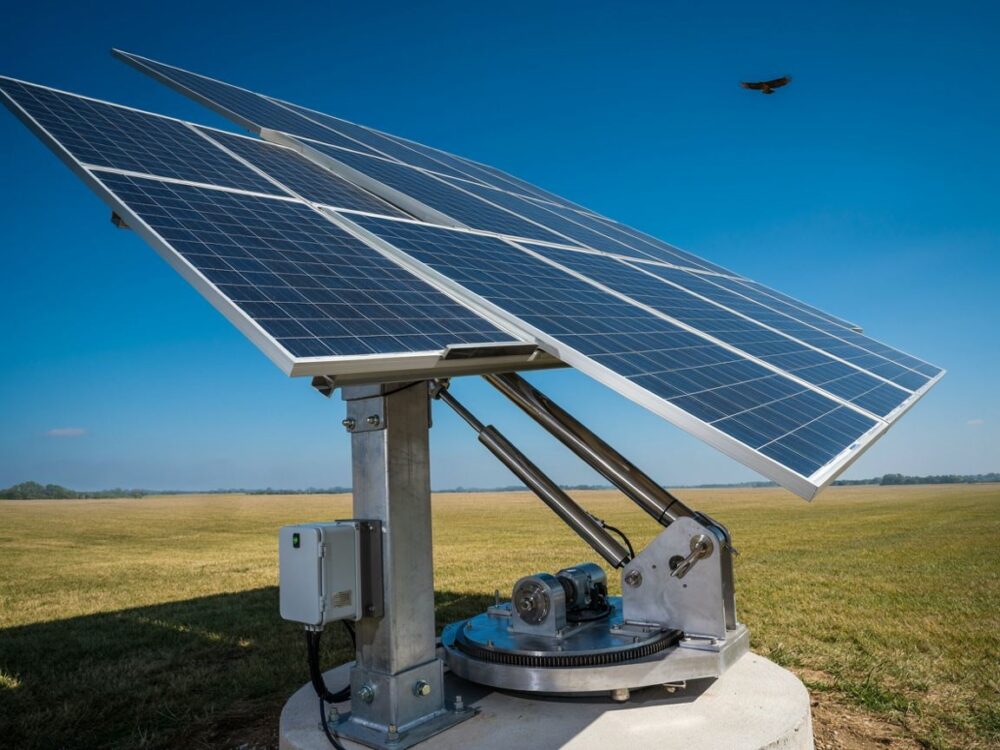

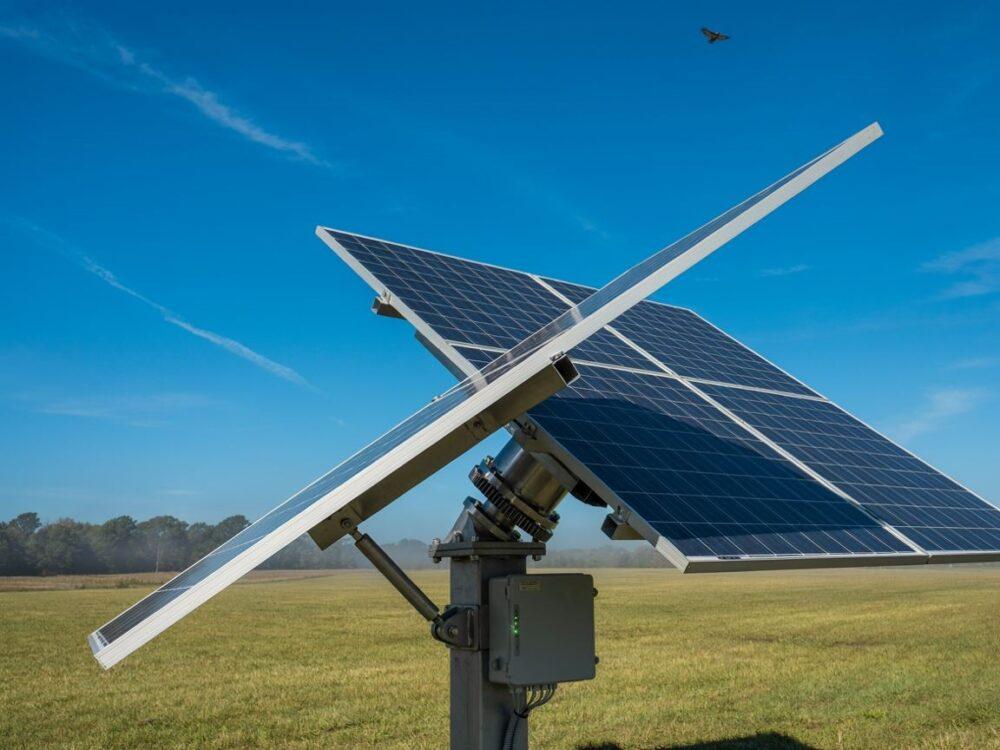

Obrotnica ślimakowa składa się z dwóch głównych elementów: ślimaka – wałka z gwintem spiralnym oraz koła zębatego (zębnik). Ślimak wprawiany jest w ruch przez silnik elektryczny, a jego obrót powoduje obrót koła zębatego. Dzięki dużemu przełożeniu przekładnia ta umożliwia precyzyjny i płynny obrót panelu.
Zasada działania opiera się na wysokim przełożeniu i samohamowności układu. To oznacza, że obrotnica ślimakowa nie ulega samoczynnemu obracaniu pod wpływem sił zewnętrznych, jak wiatr czy grawitacja, co zapewnia stabilność ustawienia paneli nawet przy braku zasilania.
Konstrukcyjnie obrotnica wykonana jest z materiałów odpornych na korozję i zmienne warunki atmosferyczne, np. stali nierdzewnej lub aluminium. Ważnym elementem są łożyska ślizgowe lub toczne, które umożliwiają płynny obrót z minimalnymi oporami.
Rodzaje obrotnic stosowanych w solar trackerach
W solar trackerach można spotkać kilka typów obrotnic:
- Obrotnice ślimakowe – najpopularniejsze ze względu na precyzję, samohamowność i wysoką trwałość, stosowane głównie w jednoosiowych trackerach.
- Przekładnie planetarne – oferują kompaktową budowę i wysoką sprawność, częściej spotykane w dwusilnikowych systemach z dodatkowym obrotem osi pionowej i poziomej.
- Obrotnice łańcuchowe lub pasowe – stosowane w większych instalacjach, gdzie wymagana jest obsługa cięższych paneli, ale charakteryzują się większą komplikacją i potrzebą częstszej konserwacji.
Obrotnice ślimakowe vs inne mechanizmy obrotowe
Obrotnice ślimakowe przewyższają inne mechanizmy pod względem:
- Stabilności – dzięki samohamowności nie wymagają hamulców mechanicznych do utrzymania pozycji.
- Precyzji – wysoki przełożenie pozwala na dokładne ustawienie paneli nawet z drobnymi korektami.
- Odporności na warunki atmosferyczne – solidna konstrukcja minimalizuje ryzyko uszkodzeń mechanicznych.
Wady to nieco większe straty mechaniczne i konieczność regularnego smarowania.
Sterowanie i automatyka solar trackera z obrotnicą
Sterowanie obrotnicą w solar trackerze realizowane jest przez układ elektroniczny, który odbiera dane z czujników i na ich podstawie decyduje o ruchu paneli.
Czujniki i systemy pozycjonowania paneli
Do najczęściej stosowanych czujników należą:
- Czujniki nasłonecznienia – fotorezystory lub fotodiody rozmieszczone na panelach i w otoczeniu, które wykrywają kierunek padania światła słonecznego.
- Czujniki położenia – enkodery optyczne lub magnetyczne mierzące aktualny kąt obrotu obrotnicy.
- Czujniki pogodowe – mierzące siłę wiatru i wilgotność, pozwalające na automatyczne schowanie paneli w pozycji bezpiecznej.
W praktyce układy te współpracują, by zapewnić optymalny kąt padania promieni słonecznych i chronić instalację przed uszkodzeniami.
Programowalne kontrolery i interfejsy użytkownika
Sterowniki solar trackerów są wyposażone w oprogramowanie pozwalające na:
- Programowanie harmonogramów pracy i limitów ruchu paneli.
- Zdalny monitoring i diagnostykę za pomocą interfejsów webowych lub aplikacji mobilnych.
- Integrację z systemami zarządzania energią i inteligentnymi instalacjami.
Nowoczesne kontrolery umożliwiają też uczenie maszynowe, które optymalizuje pozycjonowanie na podstawie historycznych danych i prognoz pogody.
Montaż i instalacja obrotnicy w systemie solar trackera
Montaż obrotnicy wymaga odpowiedniego przygotowania i uwzględnienia specyfiki lokalizacji.
Wybór odpowiedniej obrotnicy do warunków lokalnych
Przy doborze obrotnicy ślimakowej zwróć uwagę na:
- Maksymalny moment obrotowy – musi być dostosowany do masy i powierzchni paneli oraz lokalnych warunków wiatrowych.
- Materiał wykonania – odporność na korozję i czynniki środowiskowe.
- Stopień ochrony IP – zapewniający szczelność przed pyłem i wodą.
- Kompatybilność ze sterownikiem – możliwość płynnej integracji z istniejącym lub planowanym systemem sterowania.
Kalibracja i testy poprawnej pracy
Po montażu należy przeprowadzić kalibrację:
- Ustawienie punktów krańcowych obrotu zgodnie z wymaganiami instalacji.
- Testy ruchu w różnych warunkach oświetleniowych i pogodowych.
- Weryfikacja działania czujników położenia i nasłonecznienia.
- Sprawdzenie integracji z systemem monitoringu i ewentualna korekta oprogramowania sterownika.
W praktyce regularne testy w pierwszych tygodniach eksploatacji pozwalają szybko wykryć i wyeliminować błędy montażu lub konfiguracji.
Konserwacja i serwisowanie obrotnicy ślimakowej
Długoterminowa eksploatacja obrotnic ślimakowych wymaga stałej konserwacji:
- Smarowanie – regularne nakładanie odpowiedniego smaru na ślimak i łożyska minimalizuje zużycie i zapobiega korozji.
- Kontrola luzów – sprawdzanie luzów osiowych i bocznych w celu uniknięcia nadmiernego zużycia i degradacji mechanizmu.
- Czyszczenie – usuwanie zanieczyszczeń i kurzu, które mogą zakłócać pracę przekładni.
- Inspekcja wizualna – wykrywanie oznak korozji, pęknięć lub uszkodzeń mechanicznych.
Regularna konserwacja wydłuża żywotność i zapewnia bezawaryjną pracę solar trackera.
Korzyści ekonomiczne i ekologiczne stosowania solar trackera z obrotnicą
Zastosowanie solar trackera z precyzyjną obrotnicą ślimakową przekłada się na:
- Zwiększenie wydajności instalacji fotowoltaicznej nawet o 20–30% w porównaniu do paneli statycznych.
- Lepsze wykorzystanie powierzchni – możliwość instalacji mniejszych paneli o wyższej efektywności.
- Oszczędność energii – optymalizacja kąta padania promieni pozwala ograniczyć straty.
- Zmniejszenie emisji CO2 dzięki większej produkcji energii z odnawialnych źródeł.
- Wzrost wartości inwestycji – systemy ze śledzeniem słońca są coraz bardziej cenione na rynku energii.
Najczęściej popełniane błędy i jak ich unikać
W praktyce instalatorzy i użytkownicy solar trackerów z obrotnicami ślimakowymi narażeni są na kilka typowych błędów:
- Niedopasowanie obrotnicy do warunków lokalnych – zbyt słaby mechanizm nie wytrzymuje sił wiatru lub ciężaru paneli.
- Nieprawidłowy montaż i brak kalibracji – prowadzi do błędnego pozycjonowania paneli i uszkodzeń mechanicznych.
- Pomijanie regularnej konserwacji – powoduje przyspieszone zużycie i awarie przekładni.
- Niewłaściwe programowanie sterownika – brak synchronizacji z czujnikami i pogodą.
- Brak integracji z systemem monitoringu – utrudnia wykrywanie problemów i optymalizację pracy.
Unikając tych błędów, można znacznie poprawić efektywność i trwałość systemu solar tracker z obrotnicą.
Nowoczesne trendy i technologie w solar trackerach
W ostatnich latach obserwujemy dynamiczny rozwój technologii w dziedzinie solar trackerów:
- Automatyzacja i sztuczna inteligencja – sterowniki uczą się optymalnych wzorców ruchu oraz prognozują warunki pogodowe.
- Zaawansowane czujniki położenia – precyzyjne enkodery i sensory magnetyczne zwiększają dokładność.
- Integracja z IoT – zdalne monitorowanie, diagnostyka i zarządzanie energią w czasie rzeczywistym.
- Materiały i konstrukcje lekkie i trwałe – nowe stopy metali i tworzywa sztuczne zmniejszają masę i koszty instalacji.
- Modułowość i skalowalność – łatwiejsza rozbudowa systemów i dostosowanie do różnych wymagań.
Z mojego doświadczenia wynika, że implementacja tych rozwiązań w praktyce znacząco podnosi konkurencyjność instalacji PV i pozwala na lepsze wykorzystanie inwestycji.
Solar tracker z obrotnicą ślimakową to precyzyjne i trwałe rozwiązanie, które z powodzeniem znajduje zastosowanie w nowoczesnych instalacjach fotowoltaicznych. Odpowiedni dobór, montaż, sterowanie oraz regularna konserwacja gwarantują wysoką efektywność i niezawodność systemu przez wiele lat.
Zachęcam do dokładnego zapoznania się z parametrami technicznymi obrotnic, wykorzystania nowoczesnych sterowników oraz systemów monitoringu, co pozwoli maksymalnie wykorzystać potencjał solar trackera w Twojej instalacji.
