- Zestaw fotowoltaiczny z akumulatorami i przetwornicą to kompleksowe rozwiązanie do magazynowania i wykorzystania energii słonecznej.
- Akumulatory w zestawie pozwalają na przechowywanie nadmiaru energii, co zwiększa niezależność energetyczną.
- Przetwornica zmienia napięcie stałe z akumulatorów na napięcie zmienne, umożliwiając zasilanie standardowych urządzeń elektrycznych.
- Wybór odpowiedniej pojemności akumulatora i mocy przetwornicy jest kluczowy dla efektywnej pracy systemu.
- Zestawy te znajdują zastosowanie m.in. w kamperach, domkach letniskowych oraz instalacjach off-grid.
- Montaż wymaga podstawowej wiedzy o elektryce i uwzględnienia zasad bezpieczeństwa oraz konserwacji komponentów.
- Optymalizacja działania systemu można osiągnąć przez monitorowanie zużycia energii i stanów baterii.
Zestawy fotowoltaiczne z akumulatorami i przetwornicą stają się coraz popularniejszym wyborem dla osób szukających niezależnego źródła energii. Pozwalają nie tylko na produkcję prądu ze słońca, lecz także na jego efektywne magazynowanie i wykorzystanie w różnych warunkach, także tam, gdzie nie ma dostępu do sieci energetycznej.
- Co to jest zestaw fotowoltaiczny z akumulatorami i przetwornicą? – Kompletny system umożliwiający produkcję, magazynowanie i przetwarzanie energii elektrycznej.
- Jakie akumulatory są najlepsze do zestawu PV? – Porównanie akumulatorów żelowych, AGM i litowo-jonowych.
- Jaką rolę pełni przetwornica i jak ją wybrać? – Przetwarzanie napięcia stałego na zmienne oraz dobór mocy i typu przetwornicy.
- W jaki sposób dobrać pojemność akumulatorów do potrzeb? – Obliczenia zapotrzebowania energetycznego i dobór magazynu energii.
- Jak przebiega montaż i podłączenie zestawu? – Kluczowe kroki instalacji i zasady bezpieczeństwa.
- Gdzie można wykorzystać zestaw fotowoltaiczny z akumulatorami i przetwornicą? – Przykłady praktycznych zastosowań w kamperach i domkach letniskowych.
- Jak optymalizować pracę i dbać o system? – Monitorowanie, konserwacja i unikanie typowych błędów.
| Element zestawu | Typowe parametry | Przykładowe zastosowanie |
|---|---|---|
| Panel fotowoltaiczny | Moc 100–500 W, napięcie 12/24 V | Źródło energii |
| Akumulatory | Pojemność 50–200 Ah, typ: AGM, żelowy, LiFePO4 | Magazyn energii |
| Przetwornica | Moc 300–1500 W, sinus czysty lub modyfikowany | Zasilanie odbiorników 230 V |
| Regulator ładowania | MPPT lub PWM, napięcie dopasowane do paneli i baterii | Zabezpiecza i optymalizuje ładowanie baterii |
| Kable i zabezpieczenia | Przekrój odpowiedni do mocy, bezpieczniki, rozłączniki | Bezpieczna instalacja |
Co zawiera zestaw fotowoltaiczny z akumulatorami i przetwornicą?
W skład typowego zestawu fotowoltaicznego z magazynem energii wchodzą trzy podstawowe komponenty: panele fotowoltaiczne, akumulatory oraz przetwornica. Do tego dochodzą elementy pomocnicze, takie jak regulator ładowania, okablowanie i zabezpieczenia.
Panele fotowoltaiczne
Panele PV to źródło energii elektrycznej generowanej z promieniowania słonecznego. Najczęściej stosuje się panele monokrystaliczne lub polikrystaliczne o napięciu znamionowym 12 lub 24 V. Wybór mocy paneli zależy od Twojego zapotrzebowania energetycznego oraz możliwości montażowych.
Akumulatory – magazyn energii
To serce systemu, które umożliwia przechowywanie energii z paneli na czas, gdy słońce nie świeci. W zestawach spotkasz akumulatory żelowe, AGM, a także coraz popularniejsze i bardziej wydajne akumulatory litowo-jonowe LiFePO4. Każdy typ ma swoje zalety i ograniczenia w zakresie pojemności, trwałości i wymagań konserwacyjnych.

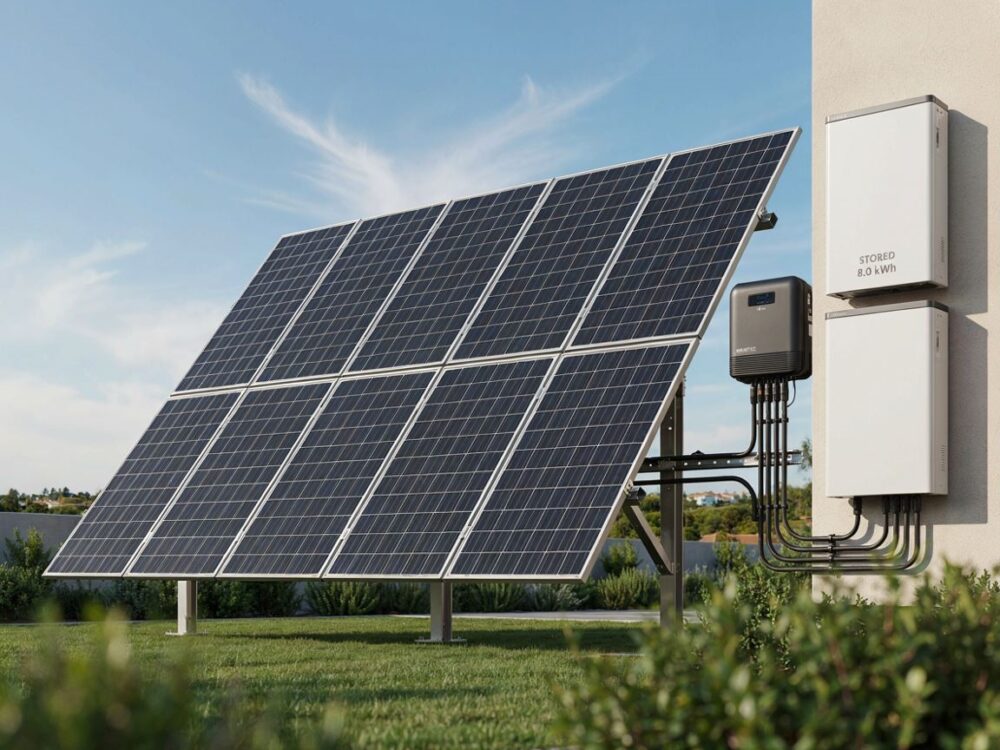

Przetwornica
Przetwornica to urządzenie, które zamienia napięcie stałe (DC) z akumulatorów na napięcie zmienne (AC) o standardowym napięciu 230 V. Dzięki temu możesz zasilać typowe domowe urządzenia elektryczne. Wybór przetwornicy powinien uwzględniać moc znamionową oraz typ fali (sinus czysty jest zalecany do większości sprzętów).
Rodzaje akumulatorów stosowanych w zestawach PV
Z mojego doświadczenia wynika, że dobór akumulatorów to jeden z najważniejszych kroków, który wpływa na wydajność i żywotność całego systemu. Poniżej znajdziesz porównanie najczęściej stosowanych technologii.
| Typ akumulatora | Zalety | Wady | Zastosowanie |
|---|---|---|---|
| Akumulator żelowy | Bezobsługowy, dobry do głębokiego rozładowania, odporność na wibracje | Większa waga, niższa pojemność względem LiFePO4, niższa odporność na wysokie temperatury | Domki letniskowe, instalacje off-grid |
| Akumulator AGM | Łatwa instalacja, dobra odporność na wstrząsy, brak konieczności konserwacji | Wrażliwy na przeładowanie, krótsza żywotność niż LiFePO4 | Kampery, małe zestawy solarne |
| Akumulator LiFePO4 (litowo-żelazowo-fosforanowy) | Długa żywotność (>2000 cykli), lekki, wysoka efektywność, szybkie ładowanie | Wyższy koszt początkowy, wymaga specjalistycznej elektroniki zabezpieczającej | Zaawansowane systemy off-grid, wymagające i mobilne instalacje |
Rola i rodzaje przetwornic w zestawie PV
Przetwornica jest kluczowa, gdyż umożliwia korzystanie z energii zgromadzonej w akumulatorach do zasilania urządzeń na napięcie przemienne 230 V. Wyróżniamy głównie dwa typy przetwornic:
- Przetwornice z sinusoidą czystą – generują napięcie o kształcie fali zbliżonym do sieci energetycznej, co jest bezpieczne dla wszystkich urządzeń, szczególnie wrażliwych, jak lodówki, komputery czy pompy.
- Przetwornice z sinusoidą modyfikowaną – tańsze, ale mniej kompatybilne z niektórymi urządzeniami, mogą generować hałas lub skracać żywotność sprzętu.
Ważne parametry to moc nominalna (ciągła) oraz moc szczytowa (np. podczas rozruchu silników elektrycznych). Przetwornica powinna mieć moc dopasowaną do sumarycznego zapotrzebowania Twoich urządzeń.
Jak dobrać zestaw do swoich potrzeb?
Obliczanie zapotrzebowania na energię
Podstawą wyboru odpowiednich komponentów jest dokładne określenie, ile energii potrzebujesz w ciągu dnia. Sporządź listę urządzeń, które chcesz zasilać, wraz z mocą i czasem pracy. Przykład:
- Laptop: 50 W, 5 godzin dziennie → 250 Wh
- Oświetlenie LED: 10 W, 8 godzin → 80 Wh
- Mała lodówka: 60 W, 24 godziny (średnio) → 1440 Wh
Sumując wszystkie potrzeby, uzyskasz dzienne zapotrzebowanie na energię (w Wh). Do tego warto dołożyć 20-30% zapasu na straty i nieprzewidziane zdarzenia.
Dobór pojemności akumulatorów
Akumulator powinien pokrywać przynajmniej jedno do kilku dni zużycia energii, by zapewnić ciągłość zasilania. Używając danych z obliczeń, oblicz pojemność baterii w Ah:
Wzór:
Pojemność [Ah] = (Energia dzienna [Wh] × liczba dni magazynowania) / napięcie systemu [V]
Przykład: Dla 2000 Wh dziennego zużycia, 2 dni magazynowania i napięcia 12 V:
2000 × 2 / 12 = 333 Ah
Pamiętaj, by uwzględnić głębokość rozładowania (DoD) – np. dla akumulatorów żelowych nie zaleca się schodzenia poniżej 50% pojemności, więc należy podwoić wymaganą pojemność.
Wybór odpowiedniej przetwornicy
Wybierz przetwornicę o mocy nominalnej przewyższającej sumaryczne zapotrzebowanie urządzeń działających jednocześnie. Zwróć uwagę na moc szczytową, niezbędną do uruchamiania urządzeń z silnikami lub dużym prądem rozruchowym.
- Przetwornica 1000 W wystarczy dla niewielkich instalacji.
- Przy większych potrzebach warto rozważyć modele 1500 W i więcej.
- W systemach z akumulatorami LiFePO4 zadbaj o kompatybilność z elektroniką BMS (Battery Management System).
Montaż i instalacja zestawu fotowoltaicznego

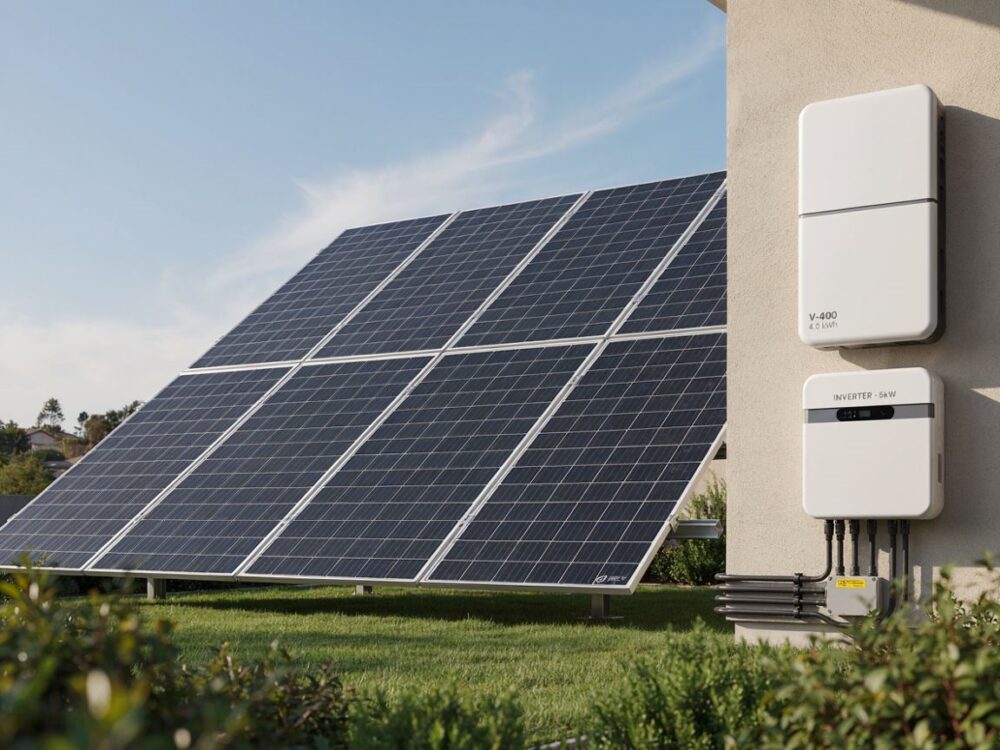

Podłączenie paneli i akumulatorów
Montaż paneli to krok pierwszy – powinny być skierowane na południe pod kątem około 30–40 stopni dla optymalnej efektywności. Połącz panele szeregowo lub równolegle, aby uzyskać potrzebne napięcie i prąd.
Do akumulatorów prowadź kable o odpowiednim przekroju, zabezpieczone bezpiecznikami. Regulator ładowania MPPT steruje procesem ładowania, chroniąc baterie przed przeładowaniem i rozładowaniem.
Przetwornicę podłącz do akumulatorów, a wyjścia przetwornicy do odbiorników prądu zmiennego.
Bezpieczeństwo i konserwacja elementów systemu
Zadbaj o właściwą wentylację dla akumulatorów (szczególnie kwasowo-ołowiowych), zabezpieczenia przeciwprzepięciowe oraz regularne kontrole połączeń i stanu baterii. Z mojego doświadczenia wynika, że najczęstsze problemy wynikają z niedostatecznej konserwacji i złego doboru zabezpieczeń.
- Unikaj głębokiego rozładowania akumulatorów.
- Regularnie sprawdzaj napięcie i temperaturę baterii.
- Dbaj o czystość paneli słonecznych, aby nie tracić efektywności.
- W przypadku LiFePO4 stosuj systemy BMS i kontrolę stanu baterii.
Zastosowania zestawu fotowoltaicznego z akumulatorami i przetwornicą
Kampery i pojazdy rekreacyjne
Zestawy solarne z magazynem energii to idealne rozwiązanie dla kamperów, umożliwiające autonomiczne zasilanie podczas podróży i postoju. Akumulatory AGM lub LiFePO4 z przetwornicą sinusoidalną pozwalają zasilać lodówki, oświetlenie czy ładowarki urządzeń elektronicznych.
Domki letniskowe i miejsca bez dostępu do sieci
W tych lokalizacjach zestaw fotowoltaiczny z akumulatorami to często jedyne źródło energii. Niezależność energetyczna jest tu kluczowa, dlatego ważne jest dobranie pojemności magazynu energii i mocy przetwornicy adekwatnie do potrzeb.
Optymalizacja pracy systemu i oszczędności
Monitorowanie stanu baterii i efektywności
Nowoczesne regulatory MPPT często oferują możliwość podłączenia do aplikacji lub wyświetlaczy, które pokazują stan naładowania baterii, aktualną moc paneli i zużycie energii. Dbanie o bilans energetyczny pozwala na wydłużenie żywotności systemu i maksymalizację oszczędności.
Częste błędy i jak ich unikać
- Zbyt mała pojemność akumulatora – prowadzi do częstego głębokiego rozładowania, co skraca jego żywotność.
- Nieodpowiednia moc przetwornicy – zbyt słaba przetwornica nie poradzi sobie z wymaganiami odbiorników, a zbyt duża generuje niepotrzebne straty.
- Brak zabezpieczeń – może doprowadzić do awarii lub uszkodzenia sprzętu.
- Niewłaściwy montaż i okablowanie – zbyt cienkie przewody lub luźne połączenia podnoszą ryzyko pożaru i strat energii.
- Brak regularnej konserwacji – powoduje pogorszenie parametrów i skrócenie czasu pracy baterii.
W praktyce najczęściej działa to tak, że użytkownicy inwestują w zestawy bez dopasowania do rzeczywistych potrzeb, co prowadzi do rozczarowań. Dlatego zachęcam do rzetelnego planowania i skorzystania z dostępnych narzędzi do obliczeń zapotrzebowania.
Z mojego doświadczenia wynika, że dobrze dobrany zestaw fotowoltaiczny z akumulatorami i przetwornicą to inwestycja, która szybko się zwraca i zapewnia komfort energetyczny. Pamiętaj o odpowiednim doborze elementów oraz regularnej konserwacji, a Twój system będzie służył przez wiele lat.
